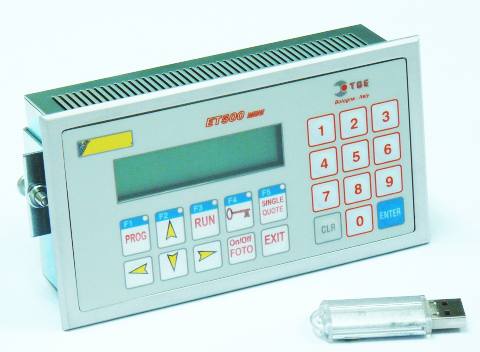

Terminale Alfanumerico
|
photo by Ruggero
|
[scarica il manuale]
-
Display LCD alfanumerico 2 righe x 16 caratteri monocromatico retroilluminato a led
-
Tastiera di tipo operativo con 22 tasti di cui 10 funzionali personalizzabili con label ad
inserimento nella apposita tasca interna alla serigrafia.
-
Tasca per etichetta del logo ‘cliente’.
-

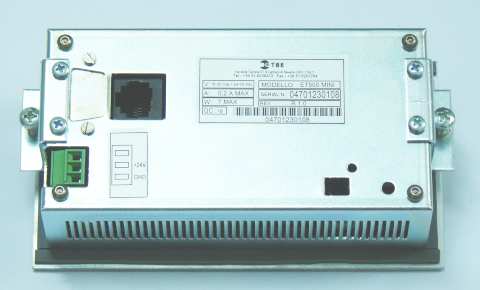

1 porta di comunicazione RS232 non isolata (CONN DSUB 9 poli) con segnali di handshake
(COM2 opzionale).
-
1 porta di comunicazione RS232/RS422/RS485 rispettivamente a 4 e 2 fili ,isolata galvanicamente
( COM1 - CONN RJ45 ).
-
Possibilità di programmazione con linguaggio ANSI C e downloding attraverso la porta RS232
direttamente “sul campo”.
-
EEprom 8Kb e RealTimeClock.
-
Ricche librerie in C per la gestione del display , del data-entry , del EEprom + RTC e della RS232.
-
Alimentazione 24Vdc - 33Vdc oppure 18Vac – 35Vac.
-
Dimensioni pannello tastiera per versione fronte quadro : L 135.0mm , H 74.5mm , P 3 mm
-
Dimensioni contenitore per versine fronte quadro : L 127.0mm , H 66.0mm , P 37mm
(coincide con la dimensione dell’asola nel panello )
-
Dimensioni ingombro interno con staffe di fissaggio : L 145.0mm , H 66.0mm , P 37mm
( Pmax con connettori inseriti 50mm ).
-
Dimensioni versione da tavolo in alluminio estruso : L 144.0mm , H 82.0mm , P 35mm
|
|
